在机器人基础中我们讲到了控制器的UART，这也是很多老师和同学第一次接触到通信的专业知识。受制于篇幅，很多内容并没有阐述清楚，在这里给大家再补补课，充充电。
在教材中我们学习UART时突然冒出了串口的概念，并且指出计算机主机上都带有串口，那这个串口和UART是什么关系呢？到底什么是串口。
通信问题，和交通是一样的。串口通信，我们这里可以用公交来类比。
公交运行可以简单分成两个部分：
1、 车站：其中车站决定了车上装什么（人），怎么发送（班次）等。
2、 公路：当汽车跑在路上，就要遵守公路交通的规则，过桥有过桥的规则，高速有高速的规则，和车站没有关系了。
其实，UART就相当于车站，公路就是我们的通信线路。我们使用的USB转TTL模块，其中USB和TTL就是一种公路上的规则。
UART，是通用异步收发传输器（Universal Asynchronous Receiver/Transmitter），既然是“器”，显然，它就是个设备而已，要完成一个特定的功能的硬件，它本身并不是协议。那么它要完成什么功能呢？它的最基本功能，是串行数据和并行数据之间的转换。我们知道，计算机中的数据以Byte为基本单位，对一个Byte的存取是并行的，即同时取得/写入8个bit。而串行通信，需要把这个Byte“打碎”，按照时间顺序来收发以实现串行。例如：
内存中的数据是： 1 11 0 0 1 0 1
串行发送的实际效果是（按时间排）：
1
0
1
0
0
1
1
1
接收则是上述过程的逆过程。
这就是UART做的最基本工作，进一步的，它还要控制“发车的班次”，两个班次之间至少要隔多长时间的缓冲等，这一部分，就是书上所说的数据帧结构。这部分也具有协议的特征。但这部分和“公路上的规则”是相互独立的。

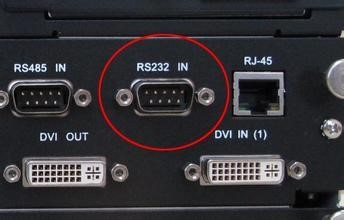

电脑上的串口其实是指RS232串口，RS232是一种电平标准，即“公路上的规则”；MCU中的串口一般指UART，它的电平标准是TTL；USB也是一种串口通信，它的电平标准是USB2.0或USB3.0。关于电平标准，我们在下一篇帖子中详细讨论。

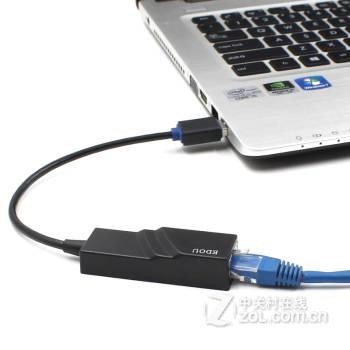

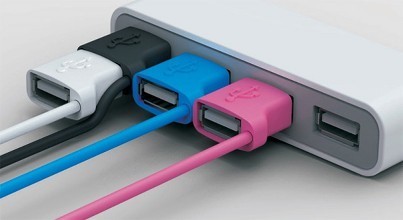

最后总结一下：串口是指数据以串行方式传输的接口，常用的接口有：USB接口、RS232接口、网线RJ45接口、RS485接口、SATA接口等。各种串口之间的通讯协议、电平标准等并不完全相同，因此有一种串口得到另一种串口时需要转换。一般来说，串口默认是指RS232接口，所谓的USB转串口实际上就是USB转RS232装置。
大家千万不要被名字误导，串口是一种通讯方式的总称，UART是一种串口。
