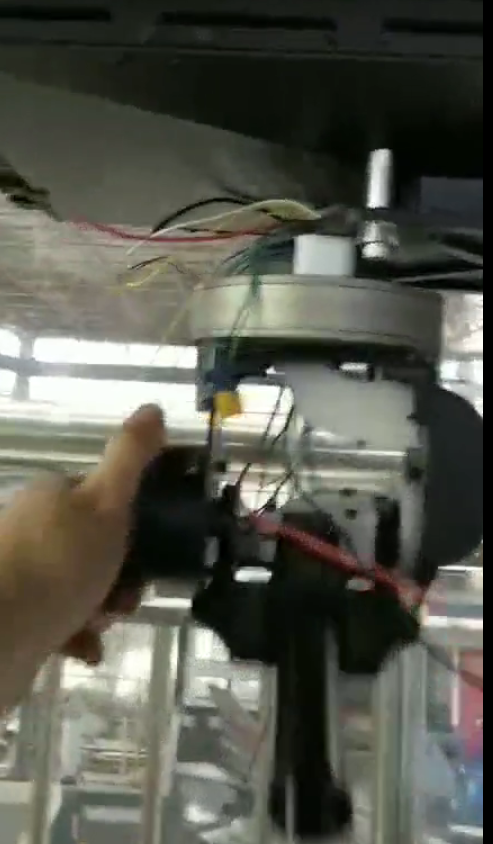

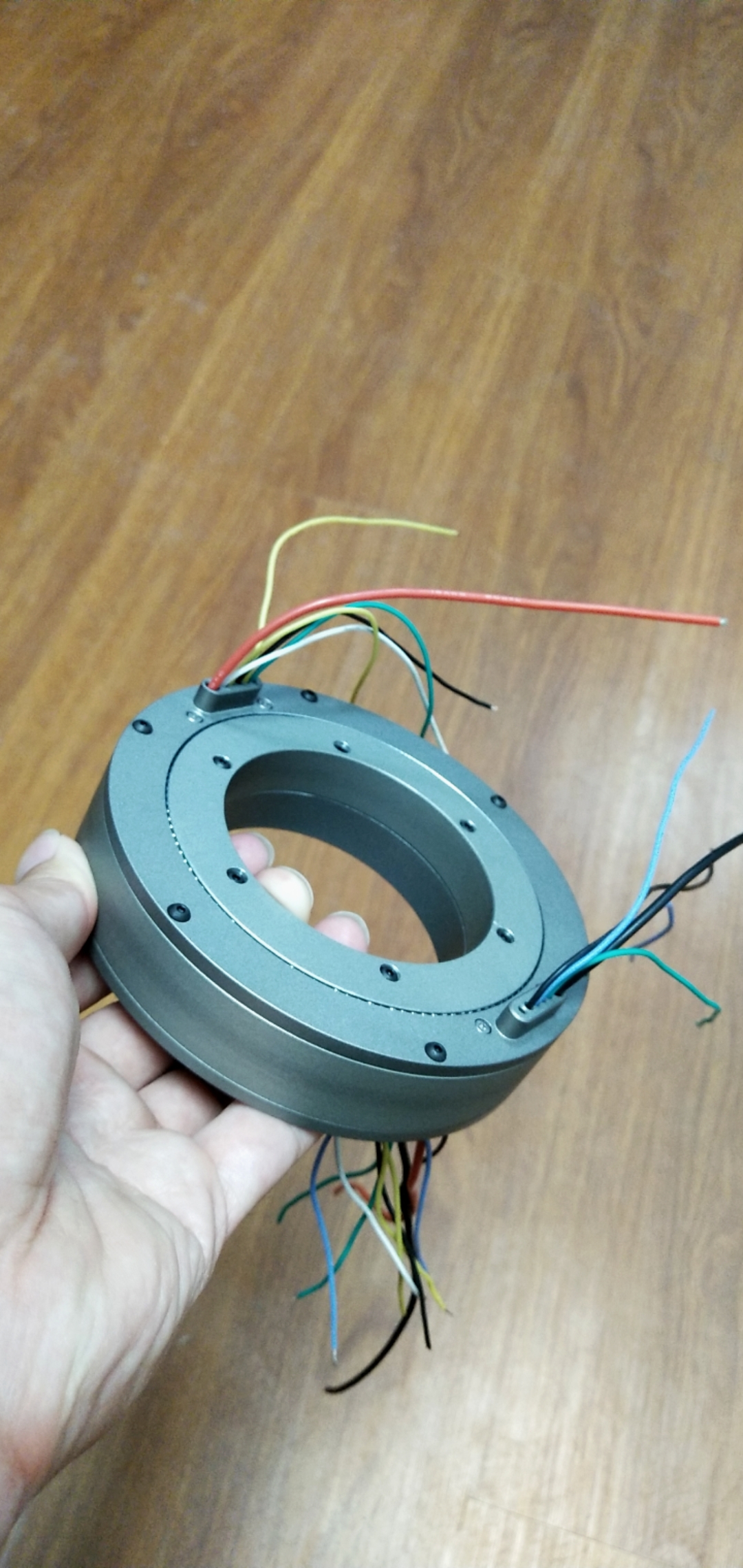

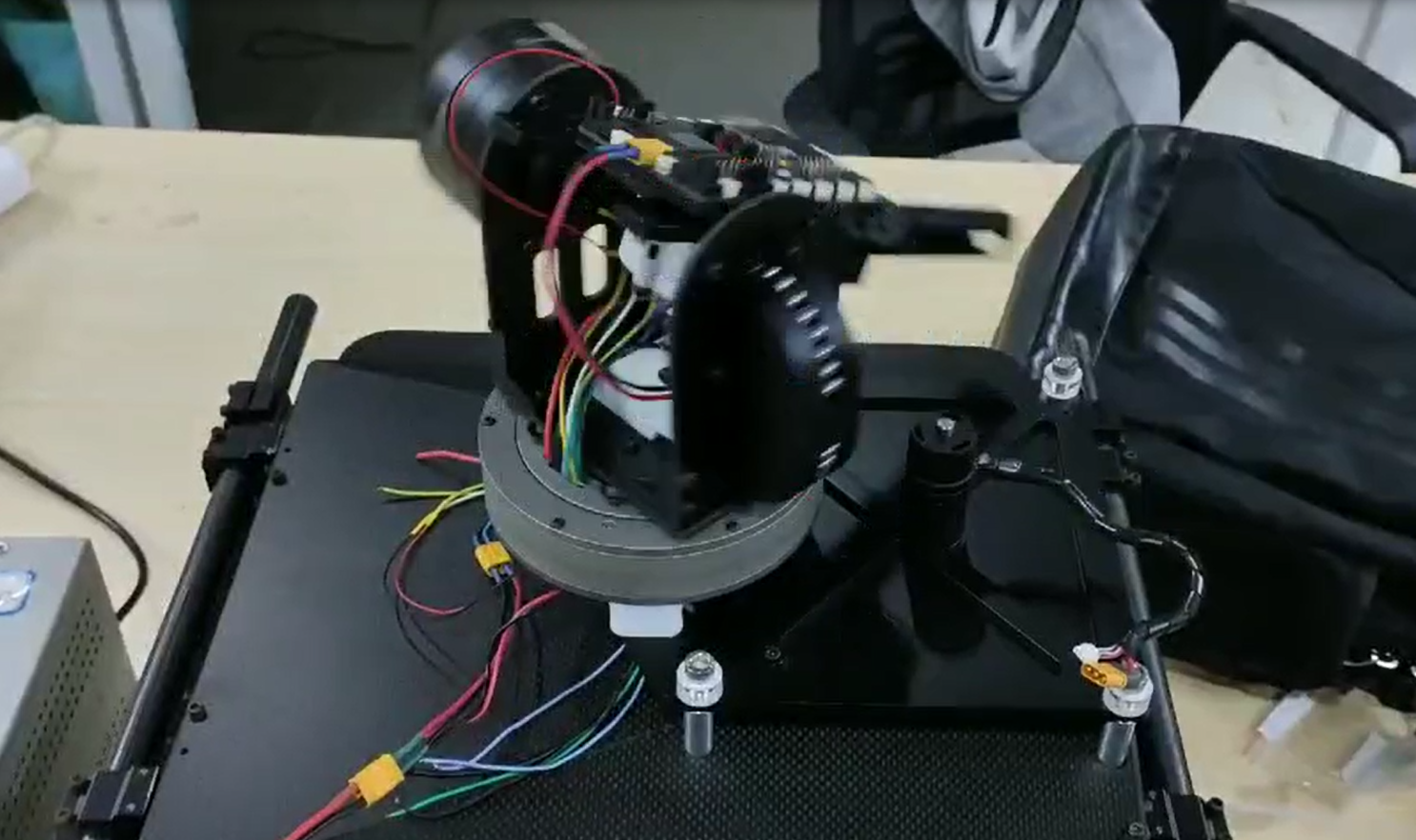

滑环设计初衷是压缩哨兵厚度，精简设计。故滑环内径能放一个6020电机，6020电机内部再通过17mm子弹。整个设计看起来非常的简洁。传统滑环每根线的粗细都是一样的，因此没有电源线信号线之分。针对实际情况，本设计把电源线和信号线分开，电源线较粗，电刷面积大，实际测量电源线能过20A电流，信号线能过5A电流。目前能过CAN、USART、485。没有测USB2.0！！！，肯定不能过USB3.0！！！！ 我们测试方式是制作了一个15个通道的断路检测模块，让自制滑环和买的成品小滑环在电机带动下一起旋转，小滑环负责个模块稳定供电，模块测试自制滑环断路情况，在旋转过程中断一次，相关通道计数一次。连续跑两个小时下来，最终制作版本没有发现断路情况。简单震动，跌落后也没有影响。
制作单个滑环，非常折腾，要试很多材料（电刷）、结构尺寸，来来回回需要耗费非常多时间和钱。电刷有黄铜、磷铜、铍青铜等可以选择，黄铜较为便宜，导电性能最好，但是弹性较差；磷铜导电性不如黄铜，弹性好于黄铜；铍青铜弹性好，导电性好，但是价格非常贵！
因此，我们开源最初的设计方案（个人感觉最巧妙是导线与电环焊接部分设计、电刷设计），并且为了降低成本，赚一丢丢手工费，我们从12月初至12.30号开始接单，有想要的报个名，走淘宝，开发票，价格800一只。同时也希望大家一起多多探索，早日实现能过USB3.0的滑环！！让大家的设计更加精简，更加漂亮。以前南航设计原则是：整体不好用不要紧，细节一定要美！:lol但是最终还是要既好用又好看！
制作单个滑环，非常折腾，要试很多材料（电刷）、结构尺寸，来来回回需要耗费非常多时间和钱。电刷有黄铜、磷铜、铍青铜等可以选择，黄铜较为便宜，导电性能最好，但是弹性较差；磷铜导电性不如黄铜，弹性好于黄铜；铍青铜弹性好，导电性好，但是价格非常贵！
因此，我们开源最初的设计方案（个人感觉最巧妙是导线与电环焊接部分设计、电刷设计），并且为了降低成本，赚一丢丢手工费，我们从12月初至12.30号开始接单，有想要的报个名，走淘宝，开发票，价格800一只。同时也希望大家一起多多探索，早日实现能过USB3.0的滑环！！让大家的设计更加精简，更加漂亮。以前南航设计原则是：整体不好用不要紧，细节一定要美！:lol但是最终还是要既好用又好看！
